一.产品概述
        超声波热量表的计量原理，是根据空调管道中“水流量×供回水温差”原理计算的一种计量方法。超声波热量表目前在国际上通用的方案，同时也符合中华人民共和国城镇建设行业标准和中华人民共和国国家《热量表》计量检定规程的计量方案。也是目前在全国市场上应用最为广泛的一种中央空调计量贸易的结算工具。
主要应用于高级公寓、写字楼、商场、医院、大型综合建筑等类型的中央空调和供热采暖冷热用量计量。

二.功能特点
1、美国进口超低功耗中央处理器，全中文菜单显示。
2、温度传感器采用德国进口的PT1000，带护套安装，检修维护方便，温度测量准确。
3、积分仪外壳密封性好，防护等级为IP65。
4、仪表采用超声波测流技术，无压损，无机械运动部件，量程宽，测量精度高。
5、不受介质中磁性材料、化学物质等杂质影响。
6、工业级产品稳定可靠，分体式结构设计，专业用于冷、热计量。
7、采用高温耐磨全封闭超声波探头，耐久性好。
8、数据自动记忆，断电数据自动保存。
9、产品可自由以GJ和KWh之间切换，满足不同场合对计量单位的不同要求。
10、管段为直通式，特别适合国内中央空调管道供暖供冷水质工况要求。

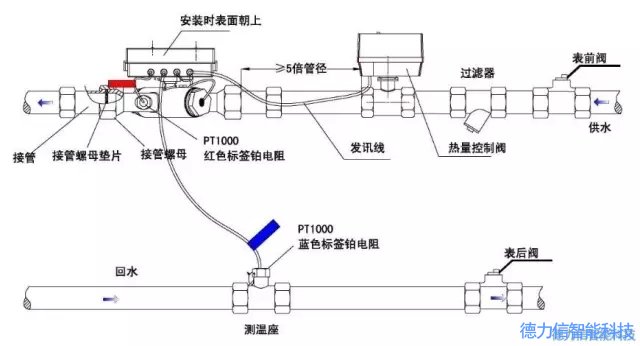

三、安装使用说明

安装细节请下载，详见www.xmasun.com《ASM热量表安装说明》文档。
四．产品执行标准与准确度等级

产品执行标准：中华人民共和国城镇建设行业标准《热量表》（CJ 128－2000）。 产品检定规程：中华人民共和国国家计量检定规程《热能表》（JJG 225－2001） 计量准确度：产品计量准确度为《热量表》（CJ 128-2000）规定的3级标准。

五、技术参数

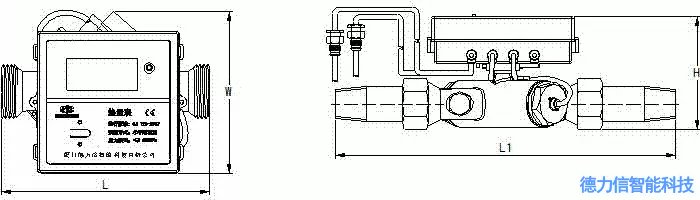

5.1（DN15-DN40标准尺寸图）

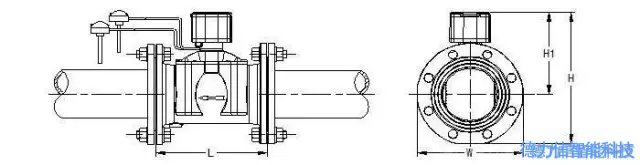

5.2（DN50-DN450标准尺寸图）

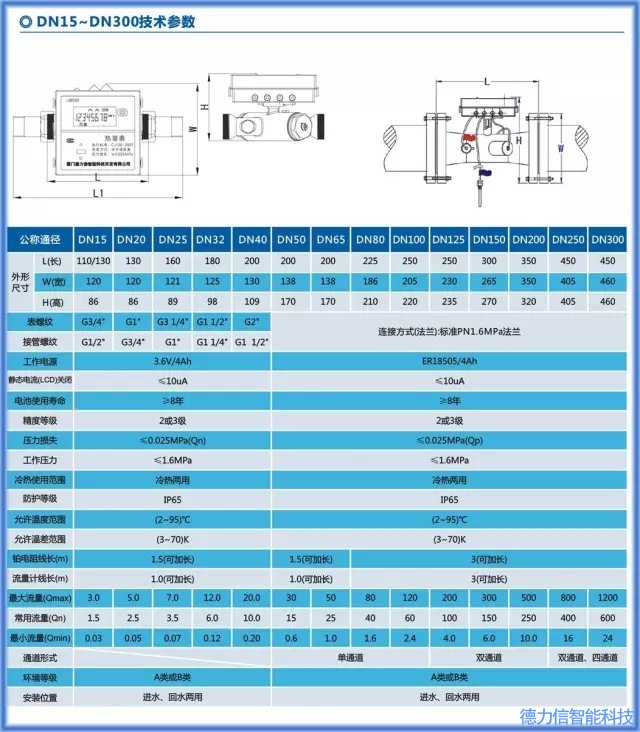

5.3 ASM系列口径，DN15-DN300标准尺寸说明：

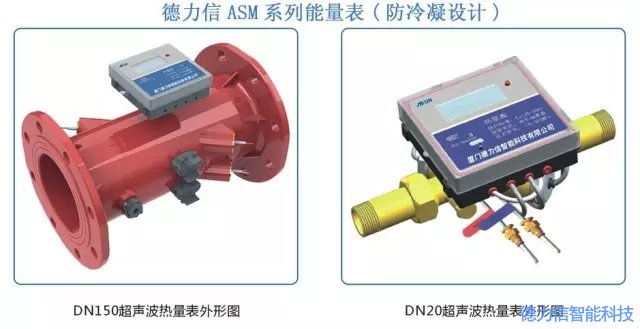

六、实物例图

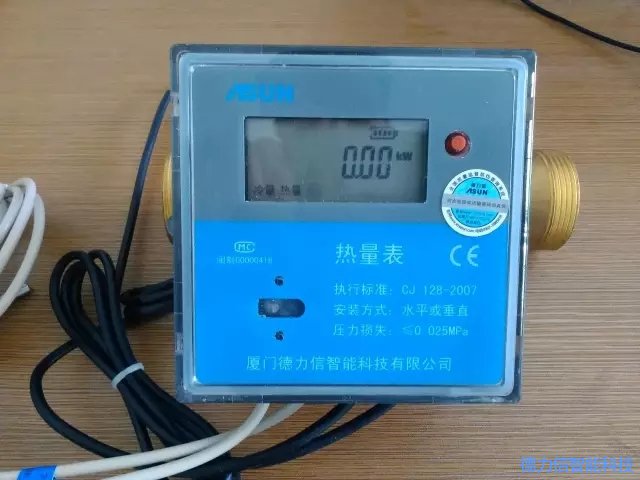

ASM系列DN15-DN40能量表(螺纹接口)

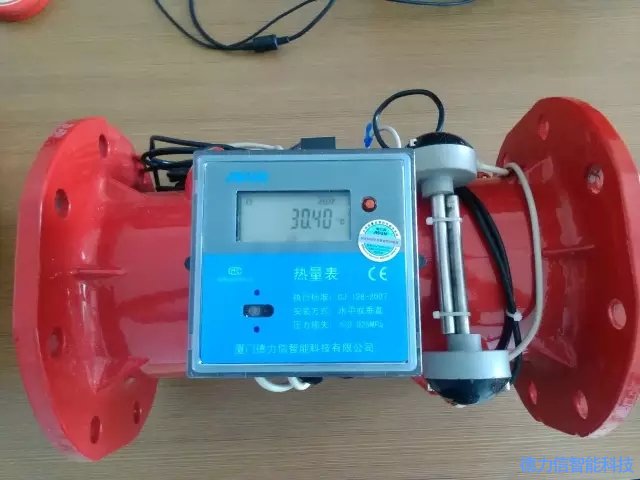

ASM系列DN50-DN450能量表(法兰接口)

七、产品其它说明
